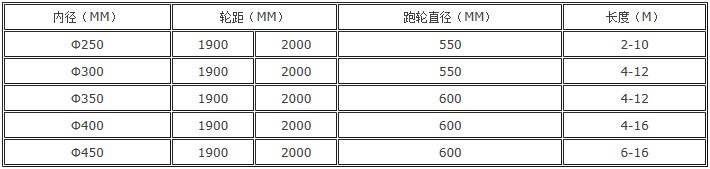

無砂管模具是眾多水泥井管模具中的一個分支，在地下振動成型，所以無砂管模具不需要跑輪，成本比普通井管模具大大降低，模具制作工藝精良，筒體內(nèi)壁光滑、順直，可用于生產(chǎn)各種規(guī)格的預(yù)應(yīng)力/非預(yù)應(yīng)力無砂管、濾水管、透水管。

無砂管生產(chǎn)工藝簡單，各縣、鄉(xiāng)鎮(zhèn)企業(yè)均可制作。使用擠壓振動法成型，主要工藝的技術(shù)關(guān)鍵是混凝土的配合比以及振動時間。配合比是決定強度的制約因素，而振動工藝則是保證孔隙形成、透水性大小的重要因素。配合密實的強度大，但透水性較��；若振動時間過短，則孔隙較多但強度變低。各廠家必須要有一套成型工藝經(jīng)驗，掌握規(guī)律，保證適合本地區(qū)的成井使用條件。一般振動成型均用中頻振動臺，頻率為25～30Hz，振幅在5mm左右，脫模后要在管口加抹平工藝，然后自然養(yǎng)護(hù)出廠。

無砂管的透水性與所用的水泥標(biāo)號、骨料規(guī)格、相應(yīng)的配合比以及制管工藝密切相關(guān)。常用的325號普通水泥在配制混凝土強度等級C7.5～C10時，由于骨料大小規(guī)格不同，所形成的孔隙空洞均不一樣。根據(jù)含水層顆粒不同，配制相應(yīng)的無砂管，其骨料應(yīng)選用如下標(biāo)準(zhǔn)：粗砂含水層用井管，骨料應(yīng)選用直徑8～12mm；中砂含水層用井管，骨料應(yīng)選用5～10mm直徑骨料；細(xì)砂以下含水層用井管宜選用直徑3～8mm骨料，以保證孔隙阻砂效果。

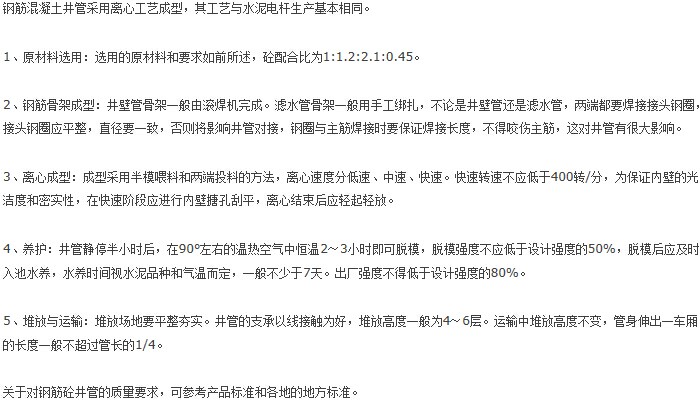

原材料選用：

①骨料。骨料最好用渾圓形的礫石，也可用碎石子，但呈針形、片狀的要剔除，其最大允許量不得超過5%。據(jù)多年的經(jīng)驗，不同含水層的適宜骨料粒徑為：粉細(xì)砂含水層，骨料粒徑為3～8mm；中砂含水層，骨料粒徑為5～10mm；粗砂含水層，骨料粒徑為8～12mm。②水泥。水泥的作用是膠結(jié)骨料，一般常用425普通硅酸鹽水泥。受潮強度降低的水泥不得使用。③水。制造井管的水，一般要求是淡水，無侵蝕性，清潔無雜質(zhì)。
